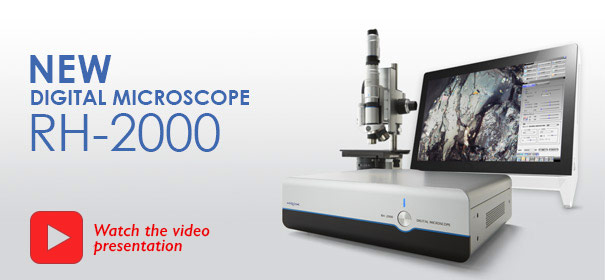

主页 产品信息 > 数字视频显微镜 RH-2000

产品信息

产品信息

革命性的新硬件设计回到顶部

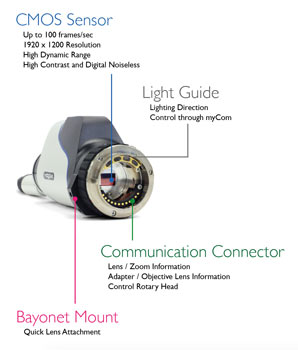

新挂载系统

快速简易的摄像头挂载系统采用了Bayonet设计,内置了电子接触环,实现了镜头/接口自动识别、旋转控制以及更多待开发的功能,而无需一根额外的线缆。

New mounting system

最大达100帧/秒

Hirox采用最新型CMOS感光单元,以实现50fps的连续高动态、高质量的实时动态画面,且每帧分辨率均为1920x1200像素。提供给使用者极佳的实时在屏观察体验,动态画面及其平顺流畅,帧速率在双缓冲模式下最大可达100帧每秒。

Watch X50

超快速USB3.0接口,可连接任何PC

现在可自由选择运算速度更快的PC,全高清屏幕,支持Window 7/8/10,台式或笔记本。今后升级可以自由选择更快的电脑,全高清显示屏,Window 7/8或10,台式机或笔记本,使用超快速通用总线USB3.0,数据传输可达5Gb/s。 PC硬件是日新月异,但是未来的升级是无限的,时刻保证您强大的显微系统性能!

2D Measurement

高集成内置LED照明系统

High Intensity LED Light Source

新型高集成度LED照明光源提供5700K色温,近似日光色温(5460K)。不仅能够高度真实还原样品表面的色彩,也能保证在全亮照明下色温绝不会出现变暖偏黄的情况出现。
平均使用寿命可达30,000小时, 按平均使用频率来算,可接近使用14年(注:8小时/天 x 25天 x 12月 x 14年)。



高质量观察回到顶部

自动对焦 - 多焦平面复合

超快速自动对焦和多焦点平面合成!得到一张全焦点图像,只需一次单击即可完成。凭借我们的高速逻辑运算和非常精准的Z轴电动马达行程移动(50nm每步进)。

自动对焦 - 多焦平面复合.

HDR (高动态范围)

只需一次单击就能快速的传输图像,节省了大量的时间。HDR功能创建一副曝光完美的图像,系统会自动拍摄下多张单幅不同亮度的图片:所有的在高光和暗场中的图像细节都能毫无困难的保留下来。

快速3D建模成像系统.

2D 测量

HIROX RH-2000提供给客户精准的、可校准的实时在屏测量功能,包括:长度,面积,角度,直径或自动面积识别测量。
内置光学编码传感器和强大的软件,可消除人为的测量错误。可在任何时候都能自动选择和显示当前所用的镜头,接口和标尺。
此外,实际尺寸和测量结果能随图片一起保存或另存为CSV文件,也可以直接导出至EXCEL中。

2D Measurement

自动计数功能

先进的软件运算逻辑可以自动探测和统计颗粒的数量,基于对比度和色彩值:通过鼠标一次单键点击颗粒,系统就可以自动的统计具有相同色颗粒数量,并出具详尽的数据报告。

autocount functions

数据分析和EXCEL报告

通过快速传输图像到简易报告生成器中,不仅可以节省时间,也给客户提供了不用整理数据图像就能得到一份报告。多种不同的模版可选用,也可自定义报告模版。生成的报告可打印、保存或输出到其他表格应用中。

Easy reporting with templates


3D快速建模构成回到顶端

3D Modelling

当捕捉到10张平面图像,仅需1秒就能完成并显示高质量的3D模型。内置步进马达可以完成更快速,更平滑,更精确的Z轴位移行程扫描,精度为0.05μm/脉冲且30mm行程范围。

点高度测量

只需在3D模型上点击,就能实时显示点高度。 随着每次点击,高度值就以标签形式显示在点击位置。初始0点位置在3D模型上可以用标准默认位置,也可以自定义一个新的参考位置。点高度测量值在2D和3D渲染图像上都能显示。

Point Height measurement

3D 显示

3D 模型信息能以原色、伪色和线框图显示,能最大化的还原显示3D模型上表面的细节信息。原色和伪色也可以在3D模型上混合显示。

real colors / pseudo color or mix

剖面

简单的调整切面位置,就能将3D对象的信息可视化呈现并能进行测量操作:创建剖面就像虚拟垂直面交叉片面,并能进行精确的测量。

profile and cut sections

体积和面积测量

体积和面积能在3D对象上进行测量,只需上下调整水平切面位置,然后对待测部分进行点击,就能得到测量结果。

Easy volume Measurements

3D剖面 角度/半径测量

使用剖面测量功能,就能非常方便的测量3D对象上任何地方的半径值,通过绘制3个点成圆的方法,或选择2线交叉法测量任何地方角度大小。

Angle measurement

粗糙度 (Ra, Rz, Rzjis)

强大的3D软件能精确的进行线粗糙度的测量,测量结果同时以 Ra、Rz和Rjis (ISO4287:1997)显示。评定长度/滤波测量长度/偏移长度(Cutoff length)可供选择。

Roughness


实时3D拼接-创建更大视野范围的3D图像。

在光学系统中,3D图像是以垂直图像堆栈方式形成,具有全画面合焦的特点。
然而,在低倍率下这种方式不太可行,因为景深太大。目前为止,高度信息只能通过垂直方向来采集。

Real-Time 3D Tiling

通过允许用户来持续对景深进行堆栈,不同层次平面的焦点之间可以自由的调节移动。用户能创建出一张高分辨率全景深的图片,就像在低倍率下拍摄图片的大景深效果。



优秀的光学设计回到顶部

所有的镜头包括高性能变焦整合技术,和内置高级照明系统,精确的机构件设计一样,全部由HIROX独家设计并生产。


MXB-2016Z

该高性能变焦镜头具有紧致的镜身,提供了高分辨率图像,且提供大范围光学景深能力,甚至可以提供一个更大的数字景深效果。这支镜头也具有手持式设计,和多达13种专门设计的接口来实现多种的光学显示效果,倍率范围涵盖6x-320x。

MXB-2500REZ / 5000REZ

独家设计出令人难以置信的可旋转三物镜一体化镜头。 内置双照明机制提供了同轴和环形照明。 用户可以自由选择一种照明或明暗场混合的方式来适用于多种不同的样品。 照明系统现在已经全部集成在镜头之内,不需要额外的电缆。

MXB-5040RZ

这个经典的常规的镜头可以配备多种光学适配器。 附加全球专利设计的旋转头适配器就可以进行360°电动马达旋转式侧视观察,且侧视倾斜角度可调。 各种专用适配器采用卡口式设计,方便安装脱卸,观察变倍范围从20 x - 800 x。

MXB-10C

这支MX系列(B)高阶光学变焦镜头具有高可扩展性和高分辨率最高。 有六个可互换的物镜,镜头变倍范围从35 - 7000 x。 定向照明适配器提供了同轴垂直照明来实现复杂的样品表面光学观测。

高性能防震型支架回到顶部

一支高性能的镜头需要一个高性能的防震型支架配合操作来显示镜头的威力。操作者是通过支架来操作镜头,意味着支架必须有着高精度且易于使用的特点。
将支架和电动马达支架头(0.05μm/脉冲) 组合使用,立即就可以实现3D建模和高度测量。


动态焦点控制(Z轴)

主机内部已经内置了马达控制器,支架能容易的得到高精度的位移行程移动。支架也具备了难以置信的大行程调节范围:电动马达控制部分行程30mm,手动微粗调节行程部分85mm。

倾斜支架

左右倾斜范围总共可达180度,能对目标进行侧视观察。

电动XY平台

精致的本体设计,内置马达驱动。能够通过鼠标和摇杆控制。 40mm x 40mm工作行程范围及高精度0.04 μm步进. stand inclination

规格 : 主机系统

摄像头 图像传感器  1/1.9 英寸, 2.38百万像素 CMOS 传感器
扫描模式 逐行扫描
总像素 1952 (H) x 1241 (V)
有效像素 1945 (H) x 1225 (V)
可视像素 1920 (H) x 1200 (V)
帧速率 50 帧/秒,1920 x 1200 像素分辨率
电子快门 自动 (1/24 ~1/100000)
增压快门 首选项设置 (17 ~ 1/100000)
增益 自动 / 手动 (0dB ~ 12dB)
白平衡 自动 (One Push), 手动 (R, B)
摄像头线缆长度 2 米 (可选: 最长至10米)
背焦调整 无需
光源 灯源 高辉度LED
灯源寿命 30,000小时 (平均)
色温 5700K (典型)
输出 摄像头 USB 3.0 系列 B
通讯控制 ACS, 旋转, 外置设备, 其他
USB 2.0 系列 B
像素间距 0.01" (H) x 0.01" (V) - 0.248 (H) x 0.248 (V) mm
输入 电动控制驱动 五项步进电机马达驱动内置
外置 脚踏开关 (拍摄 / 拍摄图像)
USB 端口 USB 2.0 系列 A / 2类
接口 连接 PC LAN, USB 3.0 / 2.0, HDMI, 其他
电源 电源电压 AC 120V-240V 50/60Hz
功率消耗 120 VA
环境
耐力
环境温度 5 - 40 (41 - 104F)
相关湿度 20~80% RH (无凝结)
大气 腐蚀性气体禁止
海拔 低于 2000 M
储藏温度
污染程度 2
过压水平 II
重量 主机 3.6 Kg (7.94lb)
摄像单元 1.0 Kg (2.20lb)
尺寸 主机 270mm (W) × 75mm (H) × 230mm (D)
10.63" (W) × 2.95" (H) × 9.06" (D)
Page top

软件功能

观察功能 摄像头预览设定
模式功能 (保存摄像头设定)
通讯接口(ACS)
伽马校准 / 边缘增强
色调 / 色度校准和 色度 开/关
亮度水平
实时抗光晕 / HDR
摄像头震动校准
自动亮度 / 色调曲线调整
观察工具 焦点控制 / 焦点指示器
亮度漂移 (全部, 部分, 侧部和其他)
LED光源 开/关
实时数字变焦 / 旋转头控制
网格设定(多种功能可用)
自定义工具栏和快速功能快捷键
分屏模式(水平,垂直和四分屏)
翻转图像 / 旋转图像, ±90 旋转
变化的功能 全对焦 / 自动对焦
快速扩展景深合成
自动多焦点景深3D合成
自动定位景深合成
3D 多焦点景深合成 / 3D 建模预览功能
增强数字处理 高分辨率图像 (10560×6600 ~ 2400×1800)
高动态范围 (HDR) / 抗光晕功能
图像调整: 对比度,边缘,色温/色度校准
图像增强:自动亮度 / 色调曲线,噪声移除
测量功能 自动校准选择(ACS):
识别镜头,变倍倍率,物镜信息,适配器
距离,角度,半径,直径,面积和其他工具
自动测量:
自动计数,自动面积,自动边缘侦测
标尺显示 (多种单位可以选择)
数据分析结果CSV保存或EXCEL输出
广视野图像测量
记录 图像格式:
Exif-JPEG (压缩), Exif-TFF (非压缩)
拍摄静态图像 (1920×1200 ~ 768×480)
最大非拼接分辨率图像:
10560 (H) × 6600 (V)
影片 - 1920x1200 (25FPS), 860x600 (50FPS)
定时拍照时间间隔 (最小 0.1 Sec)
自动定位拍摄
通用功能 图像数据参数
标注 / 旋转 / 标尺 / 日期 / 图像信息
简易报告功能和导出到微软OFFICE
密码保护功能 (校准 / 用户设定)
语言 (英语, 日语, 法语, 德语, 意大利语, 西班牙语, 韩语, 中文, 俄语 )
帮助 (弹出用户指南 / 手册)

推荐使用的PC规格

CPU 第四代英特尔Core i5处理器或更高
RAM 8GB 内存或更高
HDD 500 GB或更高
显示器 必须 1920 x 1080 分辨率 (8:5 比率)
操作系统 Windows 7 - 64 bit 或更高

增强型软件

3D 测量功能 3D 显示 (原色 / 伪色 / 线框图显示)
3D 剖面测量 (高度,长度,角度,比率,其他)
3D 模型照明模拟
3D 剖面粗糙度测量
3D 体积和面积测量
3D 图像点高度测量
HDR / 抗光晕 3D 模型
2D 图像 3D 剖面测量
3D 图像映像输出 (输入到多种3D应用软件)
噪声过滤和移除
3D 模型水平校准
拼接 2D 拼接 (最高 30000 x 30000 像素)
3D 拼接 (最高 20000 x 20000 像素)

其他PC应用软件 / 无需注册

E-Z View 同标准菜单界面
3D Viewer 免费的3D图像浏览软件

[符合RoHS环保项目标准]
